万能表如何查漏电-万能表查漏电方法
精准排查：如何运用万用表高效检测电路漏电
在家庭装修、设备维护或工业检修中，“漏电”是一个既常见又危险的故障现象。它不仅导致电器无法正常工作，更引发触电事故或火灾。虽然专业的漏电保护开关（RCD）能在漏电发生时自动跳闸，但若要精准定位漏电的具体位置（是哪根线、哪个设备或哪个接头出了问题），万用表便成了电工手中最得力的“侦探工具”。
这篇文章将详细介绍如何使用万用表进行漏电检测，涵盖安全须知、操作步骤、数据解读及注意事项，帮助您安全、高效地解决漏电难题。
安全警示：操作前的必要准备
在开始任何电气测量之前，请务必牢记：安全。
1. 断电操作：大多数绝缘电阻测试需要在断电状态下进行。带电测量绝缘电阻不仅读数不准，还损坏万用表。
2. 放电处理：电路中存在电容或长距离电缆时，断电后残留电荷。测量前需对地放电，防止触电。
3. 选择合适的档位：测量绝缘电阻时，必须使用万用表的电阻档（Ω）或专用的兆欧表（摇表）。普通数字万用表的电阻档电压较低（9V以下），适用于低压小电流电路；对于高压线路或潮湿环境，建议使用专用兆欧表以获得更准确的绝缘电阻值。
4. 个人防护：穿戴绝缘鞋、手套，确保工作环境干燥。
核心原理：什么是“正常”的绝缘电阻？
漏电的本质是电流通过非预期路径（如墙体、水管、人体）流向大地。在正常状态下，火线（L）、零线（N）与地线（PE）之间、以及各相线之间，是绝缘的，即电阻值趋向于无穷大（∞）。
当绝缘层破损、老化或受潮时，电阻值会显著下降。
绝缘电阻参考标准表
| 应用场景 | 推荐最小绝缘电阻值 | 说明 |
|---|---|---|
| 家用电器 | > 1 MΩ (1000 kΩ) | 一般家用电器绝缘电阻应大于1兆欧 |
| 低压动力电缆 | > 0.5 MΩ | 380V/220V系统常用标准 |
| 潮湿环境线路 | > 0.22 MΩ | 浴室、厨房等潮湿区域要求略低，也还是需要达标 |
| 高压线路 | > 10 MΩ | 需运用高压兆欧表测量，普通万用表不适用 |
注意：如果测量值接近0Ω或几欧姆，说明存在短路；如果测量值在几千欧姆到几兆欧姆之间，则存在漏电。
利用万用表查漏电的详细步骤
下面呢是使用普通数字万用表进行漏电检测的标准流程：
步骤1：断开电源并分离负载
- 关闭总闸或待测支路的断路器。
- 将待测线路从配电箱中拆下，确保其与其他电路完全隔离。
- 倘若怀疑是某个电器漏电，需将该电器从插座上拔下，并断开其内部连接（如）。
步骤2：万用表设置
- 将万用表旋钮调至电阻档（Ω）。
- 若万用表有自动量程功能，直接选择最高量程（如20MΩ或更高）；若无自动量程，选择最大可用档位。
- 将红黑表笔分别插入COM和Ω插孔。

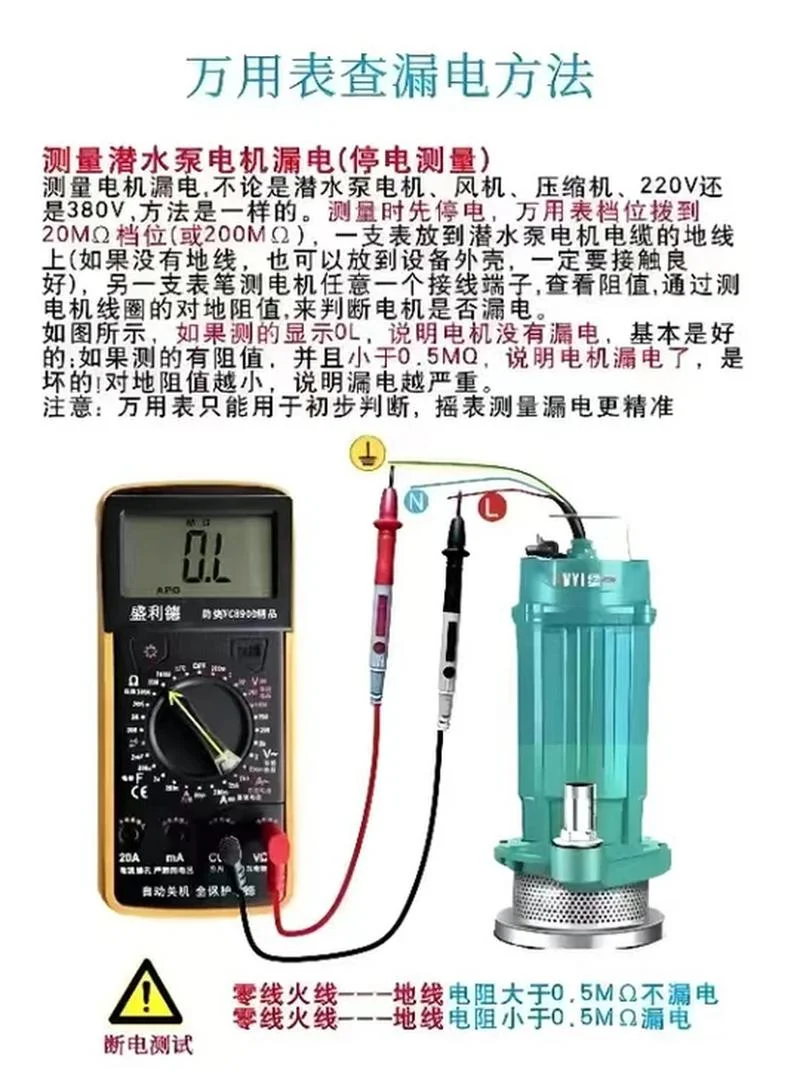

步骤3：测量火线（L）对地（PE）电阻
- 将黑表笔接触已确认良好的接地端（如接地排、金属水管、接地极）。
- 将红表笔接触待测线路的火线（L）端子。
- 记录稳定后的电阻值 。
步骤4：测量零线（N）对地（PE）电阻
- 保持黑表笔接地。
- 将红表笔接触待测线路的零线（N）端子。
- 记录稳定后的电阻值 。
步骤5：测量火线（L）与零线（N）之间电阻（可选，用于排除相间漏电）
- 将红表笔接火线，黑表笔接零线。
- 正常情况应为无穷大（OL）。若读数很小，说明L-N间短路。
数据解读与故障定位
情况1：电阻值为无穷大（OL）
- 结论：绝缘良好，无漏电。
- 建议：检查其他支路或设备。
情况2：电阻值为有限值（如几百Ω至几MΩ）
- 结论：存在漏电。
- 进一步定位：
情况3：电阻值为0Ω或极低（<10Ω）
- 结论：存在短路或严重漏电。
- 建议：立即停止操作，检查是否有电线破皮搭接、进水短路等情况。
常见问题与注意事项
为什么万用表测出的漏电值不准？
- 原因：普通万用表使用9V电池供电，测试电压低，无法击穿某些高阻抗绝缘缺陷（如轻微受潮）。
- 解决：对于重要线路或潮湿环境，建议使用兆欧表（摇表），其测试电压为500V或1000V，能更真实反映绝缘性能。
如何区分“感应电”与“真实漏电”？
- 在长距离电缆或未接负载的线路上，万用表显示一个较小的电阻值（如几十kΩ），这是电磁感应产生的虚电压。
- 验证方法：断开所有负载，用高阻抗数字万用表测量。若电阻值稳定且符合绝缘标准，则为正常；若随时间变化或受干扰明显，需进一步排查。
接地不良会影响测量吗？
- 会。如果接地端（PE）本身接触不良或电阻过大，测量结果会偏高，掩盖真实漏电情况。
- 建议：测量前先用万用表电压档确认接地端与大地之间的电压差接近0V，确保接地良好。
总结
使用万用表查漏电是一项基础但关键的技能。通过正确设置档位、安全操作、分段测量和数据解读，您可以快速定位漏电点。不过，请务必记住：
- 万用表适用于低压、小电流电路的初步排查。
- 对于高压系统、复杂工业线路或不确定情况，请务必采用专用兆欧表或聘请专业电工处理。
- 任何电气维修都应在断电状态下实施，切勿带电作业。
希望这篇文章能帮助您更安全、高效地解决电路漏电问题，保障人身与财产安全。
